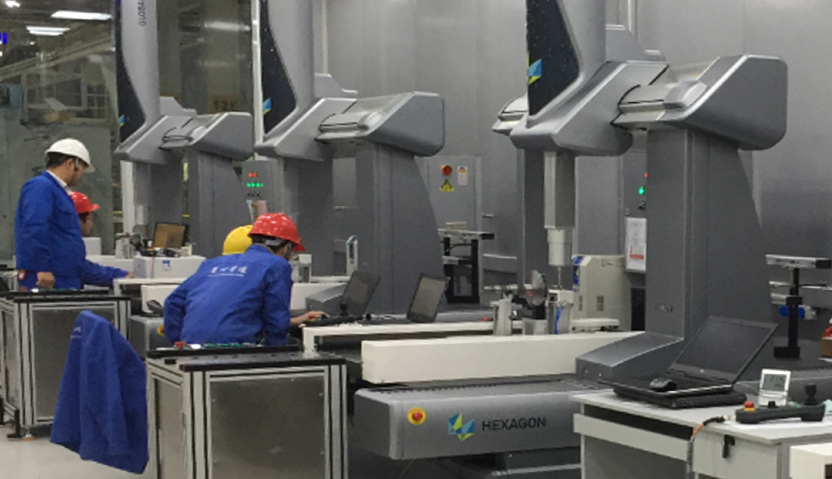

汽車動力總成工件自動化測量方案

面臨的挑戰：
來自海克斯康的解決方案：
該方案針對動力總成零部件(jian)(jian)及(ji)小型(xing)壓鑄件(jian)(jian)等工(gong)件(jian)(jian)進行(xing)一鍵(jian)(jian)式自(zi)(zi)動測(ce)(ce)量(liang)，人(ren)工(gong)放置工(gong)件(jian)(jian)后(hou)一鍵(jian)(jian)操作即可完成工(gong)件(jian)(jian)自(zi)(zi)動鎖(suo)緊定位、自(zi)(zi)動上下料、自(zi)(zi)動測(ce)(ce)量(liang)等一系(xi)列過程(cheng)，降(jiang)低(di)了人(ren)工(gong)勞動強度，提高了自(zi)(zi)動化(hua)程(cheng)度，減少了人(ren)工(gong)對測(ce)(ce)量(liang)過程(cheng)的干預。

應用方向
小(xiao)型壓鑄件、動力總成(cheng)零件等工件批(pi)量化檢測

測量難點
?手動夾具及(ji)上下料(liao)需(xu)求(qiu)人員多，勞動強度大；
?自動夾具對多(duo)種(zhong)工件的(de)兼(jian)容性差；
?自動化系統(tong)與人(ren)工操作之(zhi)間配合(he)要求高并且人(ren)員(yuan)安全保(bao)障要求高；
?人工干預測量過程多，容易出(chu)現(xian)操作(zuo)失(shi)誤；
?測(ce)量(liang)效率低，測(ce)量(liang)過程可(ke)監控管(guan)理性差；

?工件信息追溯(su)性差

方案配置及功能

CMM+自(zi)動(dong)上(shang)下料+自(zi)動(dong)夾(jia)具（手(shou)動(dong)夾(jia)具）+掃碼系(xi)統+自(zi)動(dong)測量管理軟件+自(zi)動(dong)測量控制系(xi)統
?采用氣動驅動方(fang)式，結(jie)構簡潔可靠，后(hou)續維護保養方(fang)便；
?上下料采用雙側同(tong)步驅動，動力輸(shu)出平穩；
?具(ju)備一鍵急(ji)停功能，以便進行(xing)應急(ji)處置；
?上下(xia)料整體防護性好，安(an)全系數(shu)高，充分考慮(lv)保護人員安(an)全；
?上下(xia)料系統可(ke)配置自(zi)(zi)(zi)動(dong)(dong)(dong)夾具，人(ren)工上件后，一鍵操(cao)作，即可(ke)實現工件自(zi)(zi)(zi)動(dong)(dong)(dong)加緊，自(zi)(zi)(zi)動(dong)(dong)(dong)上下(xia)料，自(zi)(zi)(zi)動(dong)(dong)(dong)測量，整(zheng)體自(zi)(zi)(zi)動(dong)(dong)(dong)化(hua)程(cheng)度高，極(ji)大(da)程(cheng)度降低了操(cao)作人(ren)員要求；
?操(cao)作(zuo)(zuo)方式為雙手操(cao)作(zuo)(zuo)，避(bi)免(mian)誤操(cao)作(zuo)(zuo)，同時也(ye)可(ke)保護操(cao)作(zuo)(zuo)人(ren)員安全；
?可集成掃碼系統(tong)，對(dui)工(gong)件(jian)信息進行追溯(su)；
?托盤定位精度高，重復定位精度≤ 10 Micro；
?上(shang)下料與測量機之間形成安全互鎖，對(dui)測量機形成安全保護(hu)。

方案優勢
?人機協作，安全性好
人工(gong)放置工(gong)件(jian)后，雙手操作(zuo)(zuo)控制(zhi)按鈕啟動檢測，避免誤(wu)操作(zuo)(zuo)的(de)同(tong)時保(bao)證了人員安全，形成(cheng)良好的(de)人機協作(zuo)(zuo)模式(shi)；

?氣動驅動，一鍵急停
該方案動(dong)力傳輸采用氣(qi)動(dong)驅(qu)動(dong)，雙(shuang)側同步驅(qu)動(dong)，驅(qu)動(dong)平穩，且具(ju)備一鍵(jian)急停功能(neng)，氣(qi)動(dong)傳輸系統可在任意(yi)位置(zhi)停止(zhi)，停止(zhi)后托盤可手動(dong)推動(dong)至任意(yi)位置(zhi)，便(bian)于(yu)對應急情況處置(zhi)；

?降低了勞動強度，降低人工成本
測(ce)量過(guo)(guo)程(cheng)(cheng)中人工(gong)上(shang)件(jian)(jian)完成后(hou)(hou)，一(yi)鍵操作啟動(dong)測(ce)量過(guo)(guo)程(cheng)(cheng)，后(hou)(hou)續(xu)工(gong)件(jian)(jian)定位(wei)鎖緊(jin)、上(shang)下料過(guo)(guo)程(cheng)(cheng)、啟動(dong)測(ce)量等過(guo)(guo)程(cheng)(cheng)均是(shi)自動(dong)完成，很(hen)大程(cheng)(cheng)度(du)(du)上(shang)降(jiang)低工(gong)人勞(lao)動(dong)強度(du)(du)，實現“一(yi)人多機”，減少了人員數量，降(jiang)低人工(gong)成本；

?自動化系統與測量機安全互鎖
測量機與(yu)(yu)上下料(liao)之間有安全互鎖邏輯，避免由于(yu)人(ren)工誤操作，導致上下料(liao)與(yu)(yu)測量機之間形成碰撞損壞；

?可集成掃碼系統，信息可追溯
該方(fang)案可集成掃碼系統，提高了(le)測(ce)量信息的可管理性和(he)追(zhui)溯性；

?自動化控制系統可靠性高，擴展性好
自(zi)動(dong)化(hua)系統(tong)采用(yong)PLC集成化(hua)控制，便(bian)于維護且擴展性好；測量(liang)系統(tong)與自(zi)動(dong)化(hua)系統(tong)完(wan)美(mei)對(dui)接，運行(xing)穩定(ding)可靠。

方案價值
人機協(xie)作模式(shi)既(ji)提高了檢測(ce)的自(zi)動(dong)化程度(du)又能保障人員(yuan)安全。“一(yi)鍵式(shi)操作“可大幅降低人員(yuan)勞動(dong)強(qiang)度(du)，同是實現了”一(yi)人多機”生產模式(shi)，降低了人工成(cheng)本。測(ce)量信息可追溯，提高了測(ce)量信息的可管理性，為產品(pin)質量保駕護(hu)航。
