不同(tong)類型的管道和扶手代表(biao)了(le)這(zhe)些構件(jian)的很大一部分(fen)。在過(guo)(guo)去，所(suo)有(you)扶手和液壓管都是使用(yong)彎曲夾具或樣(yang)板測量的；通常，會(hui)創建一個圖(tu)紙樣(yang)式，并將這(zhe)些管道應用(yong)于(yu)此樣(yang)板。CLASS需要將生(sheng)產(chan)過(guo)(guo)程現代化(hua)，以改進工(gong)藝并提升生(sheng)產(chan)效率。

來自海克斯康的解決方案：

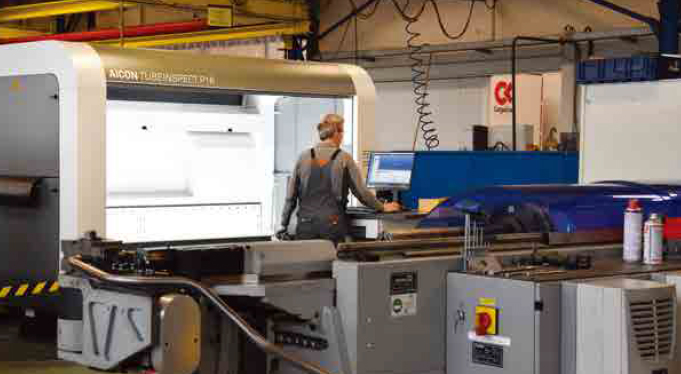

 CLAAS開始尋(xun)找一種(zhong)最先進的(de)(de)測量(liang)系統，同時考慮了一個(ge)手持(chi)測量(liang)設備(bei)和(he)一個(ge)AICON TubeInspect光(guang)學(xue)測量(liang)單元。TubeInspect P16的(de)(de)安(an)裝時間(jian)短、使用方便、無接觸功能(neng)和(he)接近自動操作性，很快將爭論(lun)引(yin)向(xiang)對其有利(li)的(de)(de)一面。

“事實上，高分辨率(lv)數(shu)碼相機在幾秒鐘內就(jiu)能精確(que)地測(ce)量出我們管子的(de)(de)幾何(he)結構(gou)，這(zhe)是一個決定(ding)性的(de)(de)因素。我們可以生成一個彎曲模型或是快速(su)地修(xiu)正數(shu)據，并借助于非常容易使用的(de)(de)簡單程序”，CLAAS裝配(pei)制造技術(shu)服務顧問Thorsten Dammann回憶道。

TubeInspect現在被用于測量CLAAS的各種管(guan)子(zi)幾何(he)形(xing)狀。這些管(guan)子(zi)的尺寸各不相同，直徑在4至150毫(hao)米之(zhi)(zhi)間，長度(du)在50至5000毫(hao)米之(zhi)(zhi)間，最多(duo)可(ke)有20多(duo)個(ge)彎(wan)曲。這些管(guan)道是油、水(shui)、氣或空(kong)氣的重要載體，或以其(qi)他方(fang)式(shi)形(xing)成管(guan)道。CLAAS的TubeInspect產生的測量結果也是ISO認證過程的一(yi)個(ge)組成部(bu)分。

建立無縫連接的智能工廠流程

新的(de)(de)(de)液壓管是(shi)CLAAS經常設(she)計和規劃(hua)的(de)(de)(de)重要部件之一(yi)。它們是(shi)在CATIA V6程(cheng)序(xu)中生成(cheng)和繪制的(de)(de)(de)。設(she)計過程(cheng)完成(cheng)后，程(cheng)序(xu)將在設(she)計上運(yun)行以(yi)生成(cheng)和顯示坐標(biao)集(ji)。然后，施工團(tuan)隊創建一(yi)個彎曲表，該(gai)表直接從(cong)設(she)計部門上傳(chuan)到管件測量單(dan)元TubeInspect。

 “我們不再需要手動輸(shu)入彎(wan)(wan)曲坐(zuo)標，這是一(yi)個明顯(xian)的誤差(cha)(cha)來源。與施工要求一(yi)一(yi)對應。我們可以直(zhi)接(jie)對彎(wan)(wan)管機(ji)進(jin)行編程，當確定第一(yi)個部(bu)件的拉(la)伸長度(du)時，該部(bu)件被鋸或切割(ge)。在彎(wan)(wan)管機(ji)上進(jin)行彎(wan)(wan)曲加工時，使(shi)用測量單元測量初始(shi)樣品(pin)，打印(yin)彎(wan)(wan)曲數(shu)據，并(bing)評估可能的偏(pian)差(cha)(cha)。”

“我(wo)們已經廢除了所有的輪廓規。TubeInspect不僅是測量，而且是制定第一個(ge)參考標準。這樣(yang)，我(wo)們也可以去掉所有的樣(yang)品管。 “我(wo)們只保(bao)留了很少的焊接夾具，用于(yu)測試和以后的焊接。” Dammann說。

為新軟件做出改變

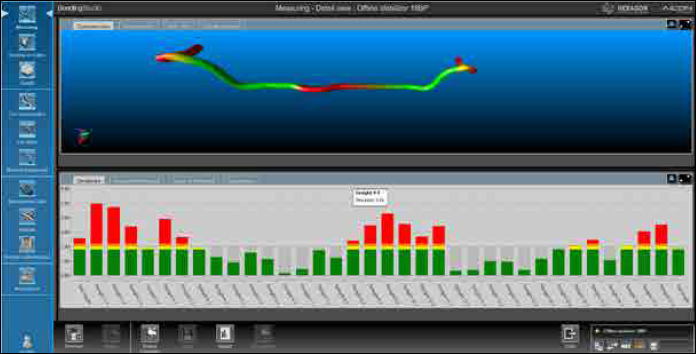

過(guo)去，所有在CLAAS彎管部門工作的(de)員工都接受過(guo)舊系統的(de)培(pei)(pei)訓(xun)。隨著(zhu)全新BendingStudio軟(ruan)件的(de)升級，該(gai)公司(si)決定首(shou)先培(pei)(pei)訓(xun)四(si)名專家，以(yi)確保覆蓋每個(ge)班次。這(zhe)四(si)個(ge)人將(jiang)繼續一步一步地培(pei)(pei)訓(xun)其他員工。海克斯康在報價中(zhong)包含了一份(fen)為期12個(ge)月的(de)全面支持合同，CLAAS非常歡迎(ying)并(bing)使用該(gai)合同，特別是在安裝后(hou)的(de)開(kai)始的(de)那(nei)些星期里(li)。

“我們從(cong)海克斯康(kang)的AICON團隊(dui)得(de)到的服務和支(zhi)持是(shi)非常棒的，”Dammann說。“他們在鋼管生產領域的專業(ye)知識是(shi)非常獨(du)特和極(ji)其寶(bao)貴的”

用戶成效

TubeInspect不僅是測量(liang)，而且是第一個(ge)參考標準(zhun)。在(zai)彎(wan)(wan)(wan)管機上進(jin)行彎(wan)(wan)(wan)曲加工時，使用測量(liang)單元測量(liang)初始樣品，打印彎(wan)(wan)(wan)曲數據(ju)，并評(ping)估(gu)可能的偏差，從而建立了無縫連接的智能制造(zao)流程(cheng)。

客戶簡介：

農(nong)業(ye)(ye)設備制造(zao)商(shang)CLAAS推動了一百多(duo)年(nian)的(de)發(fa)展戰略，從創業(ye)(ye)之初就著眼于創新。1936年(nian)，CLAAS投(tou)入生(sheng)產(chan)了第一臺適合(he)歐洲收割條件的(de)聯(lian)合(he)收割機(ji)。從那時起，聯(lian)合(he)收割機(ji)就與CLAAS的(de)名(ming)稱(cheng)密(mi)不可分，并使CLAAS達(da)到了目前(qian)的(de)國際規模(mo)和重要地(di)位。

如(ru)今，CLAAS在(zai)世界各地的(de)工廠擁有超過(guo)11000名員工。位于德國哈斯(si)溫(wen)克(ke)爾的(de)原工廠目前(qian)仍在(zai)運營(ying)，從40多萬平(ping)方米的(de)工作面積生產聯合收割機、牧(mu)草收割機和大(da)型四輪(lun)驅動拖(tuo)拉機。
