面臨的挑戰：
如(ru)何達到高精度(du)和高靈活性(xing)測量要求
來自海克斯康的解決方案：
產品、解決方案：Leitz Reference超高精度測量機

實現效果：可以確保間隙尺寸達到規定的公差。有利于其本身效率，而且有利于拖拉機、起重機和木材裝載機等工作機械的工作效率

對(dui)用于礦(kuang)山、林(lin)業(ye)和農業(ye)的(de)機器的(de)性能要求同樣(yang)適用于其動力(li)單元。這(zhe)些機器通常起(qi)重幾噸重的(de)材料，鉆(zhan)探幾乎無(wu)法鉆(zhan)透的(de)巖(yan)石，犁翻厚(hou)重的(de)土(tu)壤。Rexroth的(de)液(ye)壓設備(bei)也擅長于此(ci)。在其位于Nuremberg的(de)工廠，Bosch Rexroth AG 移動液(ye)壓部制造外嚙合(he)齒輪泵和電機。而(er)且利用海克斯(si)康制造智能公司的(de)三坐標測(ce)量機對(dui)這(zhe)些部件進行檢測(ce)

利(li)(li)用壓敏間(jian)隙密封和高(gao)精度生產(chan)技術(shu)可(ke)以確保Rexroth的(de)外(wai)嚙合(he)齒輪泵(beng)和電機(ji)(ji)達到(dao)較高(gao)的(de)效(xiao)率。外(wai)嚙合(he)齒輪機(ji)(ji)械質量管理部(bu)的(de)Felix Zacharias評論說(shuo)，“利(li)(li)用這(zhe)(zhe)種高(gao)水平(ping)的(de)工(gong)藝可(ke)靠性，我們可(ke)以確保間(jian)隙尺寸達到(dao)規(gui)定的(de)公差。這(zhe)(zhe)不僅有利(li)(li)于其本身效(xiao)率，而且有利(li)(li)于拖拉機(ji)(ji)、起重機(ji)(ji)和木(mu)材(cai)裝載機(ji)(ji)等工(gong)作(zuo)(zuo)機(ji)(ji)械的(de)工(gong)作(zuo)(zuo)效(xiao)率。”

齒(chi)輪(lun)、齒(chi)輪(lun)殼體及(ji)軸承(cheng)襯套(tao)等單(dan)個(ge)部件也需(xu)要符合嚴格的公差(cha)要求。例(li)如，齒(chi)輪(lun)的一(yi)些(xie)特征(zheng)的公差(cha)可(ke)能(neng)需(xu)要達(da)到2微米。只有當部件之間精確匹配，組(zu)裝(zhuang)后的單(dan)元才能(neng)發(fa)揮最大性能(neng)。

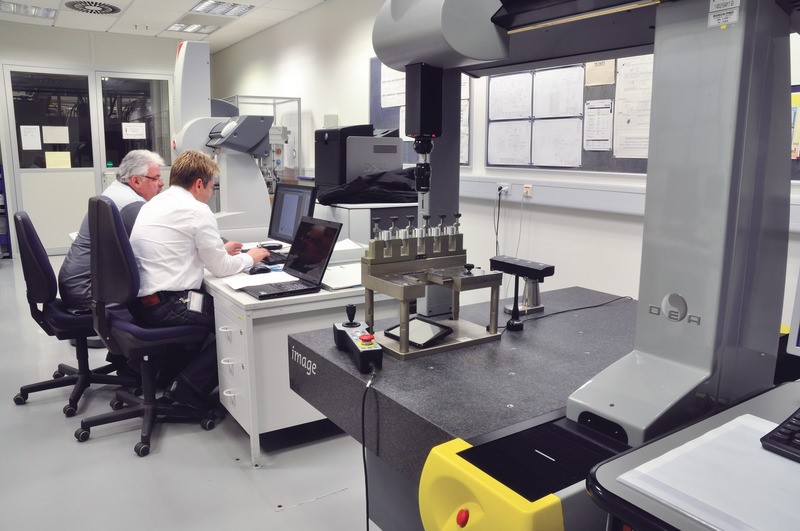

生(sheng)產(chan)人(ren)(ren)員(yuan)利用專(zhuan)(zhuan)用的齒輪(lun)檢(jian)測(ce)(ce)(ce)設(she)備、光學計量工具和(he)在(zai)(zai)線(xian)測(ce)(ce)(ce)量設(she)備，確(que)保各個方面達到最佳精度。恒溫精測(ce)(ce)(ce)間(jian)可以在(zai)(zai)特(te)殊情況下(xia)提供更高的精度。每班選擇并檢(jian)測(ce)(ce)(ce)來自于(yu)生(sheng)產(chan)線(xian)的特(te)定數(shu)量的部件。Rexroth利用DEA GLOBAL Image 7.7.7 3D三(san)坐標測(ce)(ce)(ce)量機將(jiang)軸承襯套和(he)泵(beng)殼的特(te)征（例如平整度、平行度、圓柱度）置于(yu)顯微鏡之(zhi)下(xia)。此外，測(ce)(ce)(ce)量車間(jian)的檢(jian)測(ce)(ce)(ce)人(ren)(ren)員(yuan)為新的生(sheng)產(chan)運(yun)行或(huo)機器性能(neng)分(fen)析進行專(zhuan)(zhuan)門(men)的檢(jian)測(ce)(ce)(ce)作業。

齒輪廓及其(qi)他
如(ru)你所料(liao)，同(tong)樣的事情(qing)在Drive& Control公司(si)同(tong)樣存(cun)在。該(gai)公司(si)最近接收了 Leitz Reference HP5.4.3測(ce)量(liang)(liang)(liang)機(ji)(ji)(ji)用(yong)于(yu)計量(liang)(liang)(liang)團隊進(jin)行(xing)全面齒(chi)輪檢(jian)測(ce)。Zacharias說，“配備該(gai)型號測(ce)量(liang)(liang)(liang)機(ji)(ji)(ji)后，我們可以(yi)應對(dui)(dui)現(xian)代齒(chi)輪制造(zao)中的諸多挑戰。Leitz Reference測(ce)量(liang)(liang)(liang)機(ji)(ji)(ji)尤其(qi)適用(yong)于(yu)齒(chi)輪的高(gao)公差特(te)(te)征，例如(ru)，對(dui)(dui)齒(chi)輪組件中的軸(zhou)承銷的形位進(jin)行(xing)掃描，或者對(dui)(dui)齒(chi)輪面進(jin)行(xing)掃描檢(jian)查其(qi)平整度(du)。另外，該(gai)機(ji)(ji)(ji)器具(ju)有(you)多用(yong)途特(te)(te)征，即，我們可以(yi)使(shi)用(yong)同(tong)一機(ji)(ji)(ji)器對(dui)(dui)軸(zhou)承套、殼體及齒(chi)輪進(jin)行(xing)形位測(ce)量(liang)(liang)(liang)。”

新策略，新計量(liang)

Bosch Rexroth正在(zai)(zai)(zai)逐步從車間生產到模塊(kuai)化生產轉變(bian)。目(mu)前，正在(zai)(zai)(zai)利用一種最高效的方法在(zai)(zai)(zai)模塊(kuai)中生產外嚙合(he)齒(chi)輪泵和電機。測量主部(bu)件(jian)的方法將(jiang)替代隨機生產樣本檢測。在(zai)(zai)(zai)模塊(kuai)和測量車間中對(dui)主部(bu)件(jian)進行測量。然后將(jiang)測量結果相互比較。如果數值(zhi)在(zai)(zai)(zai)規定的公差(cha)范圍內(nei)，則Bosch Rexroth可(ke)以確定符(fu)合(he)質(zhi)量要求(qiu)。
Leitz Reference測量(liang)(liang)機(ji)體(ti)積(ji)精(jing)度可(ke)以達到(dao)MPEE=0.8+L/400μm， 證明其是一個完(wan)美工具(ju)。 Felix Zacharias說，“我(wo)們認(ren)為Leitz Reference測量(liang)(liang)機(ji)是一個極具(ju)吸引(yin)力的選項，并且(qie)我(wo)認(ren)為該機(ji)是市場(chang)上(shang)以這樣緊湊形式(shi)提供這種精(jing)度的唯(wei)一測量(liang)(liang)機(ji)機(ji)型。”

檢測(ce)記(ji)錄(lu)

因配備Leitz Reference HP 5.4.3， 紐倫堡(bao)人也(ye)借(jie)此機(ji)會(hui)購買了QUINDOS 7軟件(jian)。計量技術人員之前都是使用配有QUINDOS 6的DEA GLOBAL 測量機(ji)。
紐倫堡的(de)Bosch Rexroth計量技術人員(yuan)Martin Kuhn說，“我們(men)感受到了(le)一種超值體驗。QUINDOS 7軟(ruan)件(jian)改進明顯。測(ce)試結果(guo)可以(yi)采用更加易于理解圖表形式展示出來(lai)。該版本軟(ruan)件(jian)全面兼容微軟(ruan)，例如(ru)，我可以(yi)對PDF打印機進行充(chong)分控制。”
Leitz Reference /QUINDOS系(xi)統的(de)核心是高精度(du)和高靈活性(xing)。具(ju)(ju)有這種性(xing)能(neng)的(de)系(xi)統無(wu)疑會成為紐(niu)倫堡Bosch Rexroth公司(si)的(de)長期使用工具(ju)(ju)。


客戶簡介：
對用于(yu)礦山、林業和農業的機(ji)器(qi)的性能要求(qiu)同(tong)樣適用于(yu)其動力單元。這些機(ji)器(qi)通常起重幾(ji)噸重的材料，鉆探幾(ji)乎無(wu)法鉆透的巖石，犁翻(fan)厚(hou)重的土壤。Rexroth的液(ye)(ye)壓設備也擅長于(yu)此。在其位于(yu)Nuremberg的工(gong)廠，Bosch Rexroth AG 移動液(ye)(ye)壓部制造外嚙合齒輪泵(beng)和電(dian)機(ji)。
