面臨的挑戰：
來自海克斯康的解決方案：
用戶名稱：Pretema
面臨挑戰：僅靠三坐標測量機難以完成對塑料和沖壓件構成的殼體進行精度檢測，需要光學掃描測量系統補償測量，但更換夾具時工件位置不統一，檢測精度達不到要求。
產品、解決方案名稱：Optiv Performance復合式影像測量儀

實現(xian)效果：雙工(gong)位設計，光學(xue)掃描與(yu)接觸式(shi)探針同(tong)時運轉，互不干涉，解決了工(gong)件(jian)位置(zhi)不同(tong)產生的精度誤(wu)差，效率(lv)提升3倍。

多傳感器集成：每一個特征一步到位，最大程度減少測量時間。
Pretema作為一家高精度科(ke)技公司(si)，專(zhuan)門從事于電機(ji)部件的研發與生產(chan)，同(tong)時涉足(zu)生產(chan)制(zhi)造(zao)業(ye)和原(yuan)材料開發等領域。對于質(zhi)量(liang)控制(zhi)方(fang)面，Pretema采用海克(ke)斯康制(zhi)造(zao)智能公司(si)生產(chan)的集成多傳感(gan)器的復合式(shi)影像(xiang)測量(liang)儀，極大(da)地提高了(le)產(chan)品檢(jian)測 效率并實現了(le)靈活性檢(jian)測。
第一眼看到Pretema產品時，可能會誤認為是珠寶。畢竟其距(ju)離號(hao)稱黃金之城的(de)普福爾(er)茨海姆很近。不銹鋼、銅(tong)合金、鎳、鋁、錫、鈀(ba)以及其他材質的(de)閃亮(liang)表面在(zai)工(gong)廠車間(jian)內(nei)閃爍著耀(yao)眼的(de)光芒。在(zai)Niefern工(gong)廠里，Pretema雇傭(yong)了大約550名員工(gong)和(he)技術專家(jia)分(fen)別負責沖壓(ya)、電鍍、塑料、組裝和(he)分(fen)層技術方面的(de)工(gong)作。且(qie)工(gong)具和(he)模(mo)具生(sheng)產也在(zai)該廠生(sheng)產。

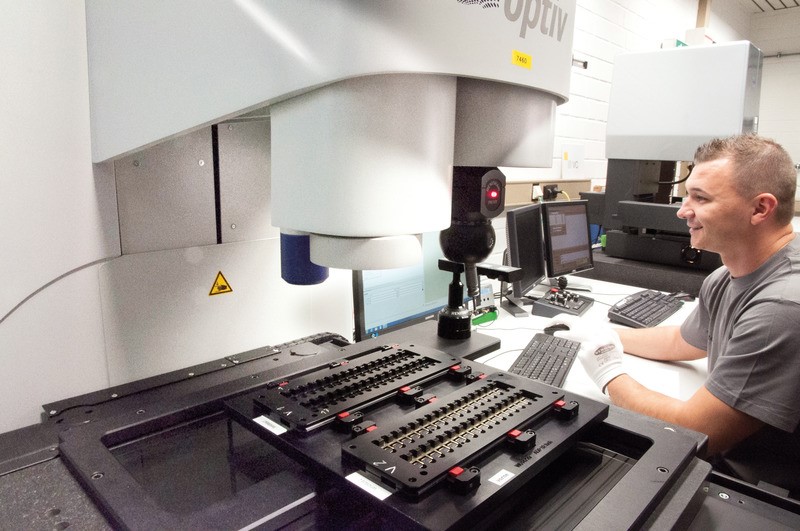

采(cai)用(yong)復合式影像(xiang)測量(liang)儀Optiv Performance測量(liang)殼(ke)體，效率提升2/3
Pretema任何一(yi)(yi)個(ge)小零部件(jian)(jian)對于(yu)產品質量影(ying)響都至關重要(yao)。產品主要(yao)包括(kuo)塑料、沖壓件(jian)(jian)構成的(de)小型外殼，用于(yu)控制汽車(che)的(de)加(jia)速度和壓力(li)傳(chuan)(chuan)感器。當(dang)車(che)禍發(fa)(fa)生時(shi)，就會自動(dong)向安裝安全氣(qi)囊、ABS或ESP控制器發(fa)(fa)送信號(hao)。通(tong)常檢測的(de)需求極端嚴格。例如，一(yi)(yi)些沖壓件(jian)(jian)只(zhi)有(you)幾微米的(de)公(gong)差。此(ci)外，在芯片卡(ka)上也能發(fa)(fa)現(xian)Pretema技術的(de)微型版本。公(gong)司為芯片卡(ka)提(ti)供沖壓分層(ceng)引線框，用于(yu)固定芯片，并為其(qi)提(ti)供接(jie)觸(chu)接(jie)口(kou)。其(qi)中汽車(che)用傳(chuan)(chuan)動(dong)控制模塊等塑料部件(jian)(jian)的(de)尺寸要(yao)稍微大一(yi)(yi)些。
Pretema質量管(guan)(guan)理主管(guan)(guan)Thomas Bauerfeld說(shuo)，“我們(men)平常使用各(ge)種厚度(du)(du)、寬度(du)(du)和(he)幾何(he)特征材料，測量技(ji)術要(yao)求大不相同。我們(men)可以接(jie)受公差在±5um范圍波動，從而發揮(hui)測量設備的最大性能。”
在過去(qu)，我們同時使用海克(ke)斯(si)康制造(zao)智能(neng)公(gong)司的接觸式(shi)探針(zhen)測(ce)量(liang)儀和其他公(gong)司的光學掃描檢測(ce)儀進行作業。自從購買(mai)海克(ke)斯(si)康制造(zao)智能(neng)公(gong)司的Optiv Performance測(ce)量(liang)機以后，巧妙地(di)將觸發(fa)與(yu)(yu)光學兩(liang)種檢測(ce)方式(shi)集于(yu)一機，可用于(yu)初始采樣(yang)、測(ce)量(liang)設備與(yu)(yu)過程(cheng)分析、系列測(ce)試、工藝改善以及CAD數據(ju)比較。
測量時(shi)不再需(xu)要機器(qi)來回切換
該測(ce)(ce)量機(ji)(ji)的主要(yao)優勢就(jiu)(jiu)是(shi)將接觸式和光學傳感(gan)器集成到一(yi)個機(ji)(ji)器中。Bauerfeld說(shuo)，“以前我們(men)需(xu)要(yao)在一(yi)臺機(ji)(ji)器上先(xian)進行光學測(ce)(ce)量，然(ran)后再換(huan)另一(yi)臺進行接觸式測(ce)(ce)量，這樣就(jiu)(jiu)需(xu)要(yao)固(gu)定兩次(ci)夾具。而現在兩個功能集中在一(yi)起，不需(xu)要(yao)來回切換(huan)傳感(gan)器和換(huan)夾具，極大地提高了檢測(ce)(ce)效(xiao)率(lv)。
對于Pretema來說，重(zhong)要的(de)(de)是新機(ji)需要嫩鞏固兼容(rong)接觸(chu)(chu)式旋轉(zhuan)-回(hui)轉(zhuan)傳感(gan)器(qi)。“我們需要一個(ge)(ge)旋轉(zhuan)-回(hui)轉(zhuan)測(ce)頭對塑料(liao)部件進行測(ce)量(liang)。我們現有(you)的(de)(de)光(guang)學(xue)測(ce)量(liang)機(ji)可以(yi)配(pei)備(bei)接觸(chu)(chu)式傳感(gan)器(qi)，但這種(zhong)傳感(gan)器(qi)無法(fa)回(hui)轉(zhuan)。” Optiv Performance 測(ce)量(liang)機(ji)證明(ming)是一個(ge)(ge)理想方(fang)案。由于采用雙(shuang)Z軸設計，該測(ce)量(liang)機(ji)可以(yi)配(pei)備(bei)各種(zhong)光(guang)學(xue)和接觸(chu)(chu)式傳感(gan)器(qi)。
因這種設計，兩個Z軸(zhou)可以相互(hu)獨立運行(xing)。當接觸式(shi)傳感(gan)(gan)器在(zai)進(jin)行(xing)測(ce)(ce)量作(zuo)業時，帶有光學(xue)傳感(gan)(gan)器的機械(xie)軸(zhou)停止(zhi)在(zai)測(ce)(ce)量范圍以外。因此，有足(zu)夠的空間(jian)可以使用電動旋(xuan)轉-回轉測(ce)(ce)頭(tou)。該測(ce)(ce)頭(tou)通常需要更(geng)大的間(jian)隙進(jin)行(xing)移動，避免碰撞發生。在(zai)傳統(tong)多傳感(gan)(gan)器系統(tong)中，通常將光學(xue)和(he)接觸式(shi)傳感(gan)(gan)器連接到一(yi)根機械(xie)軸(zhou)，空間(jian)受到限(xian)制，大大增加了碰撞風險。

大大縮短測量時間
Optiv Performance 測(ce)量(liang)機已經向Pretema證實(shi)，作(zuo)為(wei)一種靈活的(de)(de)測(ce)量(liang)工具，其可以讓(rang)測(ce)量(liang)技(ji)術人(ren)員對(dui)每天(tian)變(bian)化的(de)(de)各種部件進行(xing)有(you)效測(ce)量(liang)。當對(dui)傳(chuan)感(gan)器(qi)(qi)外殼進行(xing)測(ce)量(liang)時(shi)，大大縮短了(le)測(ce)量(liang)時(shi)間(jian)。這種巨大優勢就(jiu)是在海克斯康制造(zao)智(zhi)能公司參加培訓的(de)(de)結(jie)果。.Pretema公司的(de)(de)測(ce)量(liang)技(ji)術人(ren)員Willi Littau說，“我(wo)(wo)們(men)使(shi)用(yong)測(ce)量(liang)機幾個(ge)(ge)月后，然(ran)后接受(shou)附加培訓。當我(wo)(wo)們(men)看(kan)到(dao)培訓車(che)間(jian)內放有(you)一個(ge)(ge)帶有(you)白光(guang)傳(chuan)感(gan)器(qi)(qi)的(de)(de)Optiv單元時(shi)，問道(dao)，這個(ge)(ge)傳(chuan)感(gan)器(qi)(qi)干什么用(yong)呢(ni)？有(you)什么好處？，然(ran)后我(wo)(wo)們(men)觀看(kan)了(le)演示，震驚不已。我(wo)(wo)們(men)了(le)解到(dao)，當對(dui)外殼進行(xing)測(ce)量(liang)時(shi)，這個(ge)(ge)白光(guang)傳(chuan)感(gan)器(qi)(qi)用(yong)于記錄Z軸上的(de)(de)焦點。然(ran)后，我(wo)(wo)們(men)就(jiu)想如(ru)果這么做會(hui)節省多少時(shi)間(jian)。最終，我(wo)(wo)們(men)發現節省的(de)(de)時(shi)間(jian)遠比(bi)預料的(de)(de)要多。”
技術(shu)人員以(yi)前(qian)對(dui)于(yu)總計1200個(ge)特征的(de)(de)32個(ge)外殼(ke)進(jin)行托盤(pan)測(ce)量(liang)需(xu)(xu)要3個(ge)小(xiao)時(shi)。現(xian)在，我(wo)們使用Optiv Performance只需(xu)(xu)1個(ge)小(xiao)時(shi)即可完成。Bauerfeld說，“我(wo)們在白(bai)光(guang)(guang)傳(chuan)(chuan)感(gan)器(qi)上(shang)的(de)(de)投資很快(kuai)獲得了回(hui)報”多傳(chuan)(chuan)感(gan)器(qi)技術(shu)優勢在由各種(zhong)材料(liao)構成的(de)(de)部(bu)件上(shang)獲得了充分(fen)發揮。接觸式傳(chuan)(chuan)感(gan)器(qi)用于(yu)粗(cu)略對(dui)齊作業。高(gao)(gao)分(fen)辨率色階(jie)白(bai)光(guang)(guang)傳(chuan)(chuan)感(gan)器(qi)可以(yi)加速對(dui)具有(you)大量(liang)測(ce)量(liang)點的(de)(de)表面(mian)拓(tuo)撲圖進(jin)行采(cai)集，并測(ce)定外殼(ke)高(gao)(gao)度。根據(ju)(ju)高(gao)(gao)度測(ce)量(liang)數據(ju)(ju)，接觸式傳(chuan)(chuan)感(gan)器(qi)移動(dong)到(dao)該部(bu)件處，并對(dui)塑料(liao)部(bu)件的(de)(de)外殼(ke)寬(kuan)度和長度等(deng)特征進(jin)行測(ce)量(liang)。幾(ji)乎看(kan)不到(dao)的(de)(de)球形尖(jian)端的(de)(de)直(zhi)徑(jing)僅(jin)僅(jin)0.3毫米。另沖外壓，幾(ji)何特征由視覺(jue)傳(chuan)(chuan)感(gan)器(qi)-高(gao)(gao)分(fen)辨率CCD照相機進(jin)行記錄(lu)。在測(ce)量(liang)過程中，白(bai)光(guang)(guang)傳(chuan)(chuan)感(gan)器(qi)還檢測(ce)水平度是否處于(yu)嚴(yan)格公差范圍內。客(ke)戶隨后將加速和壓力傳(chuan)(chuan)感(gan)器(qi)附著(zhu)在外殼(ke)表面(mian)上(shang)，并保(bao)持水平狀態(tai)。

標準化軟件
Pretema公司 還希望該(gai)新設備(bei)能(neng)夠采用(yong)技(ji)(ji)術人(ren)員(yuan)(yuan)熟悉的(de)(de)(de)編程(cheng)(cheng)語言進(jin)(jin)行(xing)編程(cheng)(cheng)，以(yi)便減少培訓成本。Bauerfeld說，“我(wo)們選擇海克斯(si)康制(zhi)造智(zhi)能(neng)公司生產的(de)(de)(de)多(duo)傳感器(qi)技(ji)(ji)術的(de)(de)(de)另一個原因就是我(wo)們已經在(zai)接(jie)觸式測(ce)量(liang)設備(bei)上使用(yong)了(le)PC-DMIS。”Littau補(bu)充(chong)說，“利用(yong)該(gai)軟件進(jin)(jin)行(xing)編程(cheng)(cheng)非常高效(xiao)(xiao)。有海克斯(si)康制(zhi)造智(zhi)能(neng)公司的(de)(de)(de)幫助，我(wo)們工作輕松(song)自如(ru)。軟件熱線也非常高效(xiao)(xiao)。”為了(le)讓機器(qi)操(cao)(cao)作人(ren)員(yuan)(yuan)進(jin)(jin)行(xing)系列測(ce)試，在(zai)PC-DMIS Vision設置了(le)相應用(yong)戶界(jie)面，并與(yu)第三方軟件結合。編程(cheng)(cheng)工作由專家在(zai)測(ce)量(liang)車間進(jin)(jin)行(xing)處理。測(ce)量(liang)部門的(de)(de)(de)人(ren)員(yuan)(yuan)負責進(jin)(jin)行(xing)測(ce)量(liang)工作。啟動測(ce)量(liang)過(guo)程(cheng)(cheng)時，操(cao)(cao)作人(ren)員(yuan)(yuan)需要(yao)點擊用(yong)戶界(jie)面的(de)(de)(de)按(an)鈕。
輸入掩(yan)碼(ma)需(xu)要(yao)名稱(cheng)、批(pi)次、確認號以及(ji)其他信息，然后(hou)顯示出描述(shu)夾持情況的(de)圖(tu)像(xiang)。機器操作(zuo)人(ren)員按照(zhao)所(suo)示圖(tu)像(xiang)夾持部(bu)件，然后(hou)點擊圖(tu)像(xiang)，然后(hou)啟動測(ce)(ce)量工作(zuo)。這(zhe)樣(yang)最大程度降低人(ren)工的(de)影(ying)響。同樣(yang)，公司在(zai)使(shi)用Optiv Classic 321 GL-系列光學測(ce)(ce)量設備時(shi)運用同一(yi)原理，該測(ce)(ce)量機用于在(zai)沖(chong)壓制(zhi)造時(shi)使(shi)用，用于在(zai)批(pi)量生產中對沖(chong)壓條進(jin)行(xing)2D測(ce)(ce)量。

更高的效率
Optiv Performance的(de)優勢令(ling)人印象深刻。Bauerfeld說，“我們總是生產各(ge)種傳感(gan)器(qi)殼體。在工(gong)具制造中，有必要將更(geng)多的(de)模腔集成到工(gong)具中。對(dui)于我們從(cong)事測(ce)量(liang)技術(shu)的(de)人員(yuan)來(lai)說，這意(yi)味著我們需要測(ce)量(liang)更(geng)多部件，同時更(geng)高效率的(de)工(gong)作。我們如何降低這種負(fu)荷呢？以我之見(jian)，購(gou)買(mai)第二臺OptivPerformance測(ce)量(liang)機(ji)就(jiu)是完美解決方(fang)案。”


客戶簡介：
