面臨的挑戰：
來自海克斯康的解決方案：
用戶名稱：東風小康汽車有限公司
面臨挑戰：如何選擇合適的檢測方案，確保焊裝生產線夾具的精度，保證產品質量可控。
產品或解決方案(an)(an)方案(an)(an)：ROMER RA75關(guan)節臂測量機

實現效果：ROMER RA75系列絕對臂測量機的使用，協助客戶解決了在焊裝夾具、檢具及零部件檢測等方面的一系列檢測難題

東(dong)風小康(kang)汽(qi)車(che)有(you)限(xian)公司創立于2003年，主要從(cong)事微(wei)型乘用(yong)車(che)、商(shang)用(yong)車(che)的(de)研發(fa)、生(sheng)(sheng)產(chan)、銷售、服務等(deng)業務。旗下品牌東(dong)風小康(kang)，擁(yong)有(you)湖北(bei)十堰(yan)、重慶兩大生(sheng)(sheng)產(chan)基地，具備年產(chan)微(wei)車(che)50萬輛的(de)能(neng)力。公司擁(yong)有(you)裝備精良、工藝先進(jin)的(de)沖壓、焊裝、涂裝、總裝生(sheng)(sheng)產(chan)車(che)間及先進(jin)的(de)整車(che)檢(jian)測線(xian)，構(gou)建(jian)有(you)完整的(de)產(chan)品研發(fa)體系。

有(you)著微車(che)中(zhong)的“悍(han)馬(ma)”美譽的東風(feng)(feng)小(xiao)康V27車(che)型近來受(shou)到(dao)越(yue)來越(yue)多(duo)用戶關注！東風(feng)(feng)小(xiao)康V27 在業內率先采用加(jia)(jia)(jia)大整車(che)尺寸、加(jia)(jia)(jia)長(chang)軸距、加(jia)(jia)(jia)寬輪胎、加(jia)(jia)(jia)高離地間隙、加(jia)(jia)(jia)強防撞鋼(gang)梁等諸(zhu)多(duo)安全(quan)設(she)計元素。

持續的(de)技(ji)術與(yu)性能提升需要(yao)靈活方(fang)便的(de)測(ce)量(liang)系(xi)(xi)統(tong)。2011年，東風小康重慶雙福工廠引進了來(lai)自(zi)海克斯康的(de)ROMER  75系(xi)(xi)列絕對關(guan)節(jie)臂測(ce)量(liang)機，完成新(xin)品開(kai)發與(yu)制造過程中的(de)各項任(ren)務。這包括：

·焊(han)裝生產線夾具精(jing)度的例行(xing)檢測，確保白車(che)身(shen)一致(zhi)性(xing)要(yao)求；
·對白車(che)身各(ge)組焊、分(fen)焊總成檢(jian)(jian)具(ju)及總裝檢(jian)(jian)具(ju)的精度檢(jian)(jian)測，確保各(ge)檢(jian)(jian)具(ju)自身的尺寸精度可靠；
·通過(guo)對在線(xian)夾具(ju)(ju)的檢測，為整(zheng)車一致(zhi)性(xing)、裝(zhuang)配困難等生產質量(liang)問題(ti)提供分析數(shu)據支撐，給出夾具(ju)(ju)偏差量(liang)及(ji)調整(zheng)方(fang)案，確保夾具(ju)(ju)定位(wei)尺寸與數(shu)模(mo)一致(zhi)；
·對車身及(ji)部分零(ling)部件定位尺寸檢(jian)測，確保(bao)產品質量可控(kong)；
·對(dui)新開(kai)發(fa)焊裝夾具、檢具的(de)入廠(chang)精(jing)度校(xiao)核(he)，確保(bao)其精(jing)度滿足公司技(ji)術(shu)協議中相關要求。

汽車(che)焊(han)(han)裝(zhuang)(zhuang)線(xian)(xian)的(de)(de)(de)焊(han)(han)接(jie)夾具(ju)(ju)是根據車(che)型三維數(shu)模、產(chan)(chan)品圖、工(gong)(gong)藝實(shi)現拆(chai)分(fen)流程等設(she)計(ji)的(de)(de)(de)焊(han)(han)接(jie)定(ding)位、輔(fu)助工(gong)(gong)裝(zhuang)(zhuang)，為(wei)保(bao)證白車(che)身滿足整車(che)一(yi)(yi)致性要求，對各工(gong)(gong)序零部(bu)件(jian)的(de)(de)(de)每一(yi)(yi)個(ge)裝(zhuang)(zhuang)配點(dian)都(dou)有嚴格(ge)的(de)(de)(de)尺寸和位置要求，尤(you)其(qi)(qi)(qi)是自(zi)動(dong)化程度較高的(de)(de)(de)焊(han)(han)裝(zhuang)(zhuang)線(xian)(xian)。新設(she)計(ji)啟用的(de)(de)(de)焊(han)(han)裝(zhuang)(zhuang)生產(chan)(chan)線(xian)(xian)，如何來確(que)認(ren)其(qi)(qi)(qi)是否達(da)到設(she)計(ji)要求，必(bi)須(xu)借助類似ROMER關(guan)節臂(bei)這樣(yang)的(de)(de)(de)便攜(xie)設(she)備來進(jin)行在線(xian)(xian)測(ce)量(liang)(liang)，對整條焊(han)(han)裝(zhuang)(zhuang)線(xian)(xian)的(de)(de)(de)焊(han)(han)接(jie)夾具(ju)(ju)的(de)(de)(de)關(guan)鍵點(dian)進(jin)行測(ce)量(liang)(liang)和標定(ding)，以確(que)保(bao)焊(han)(han)接(jie)制成品符(fu)合車(che)型設(she)計(ji)要求。面對車(che)身組焊(han)(han)等工(gong)(gong)位復雜夾具(ju)(ju)，加之復雜的(de)(de)(de)生產(chan)(chan)線(xian)(xian)環(huan)境，其(qi)(qi)(qi)眾多(duo)隱藏點(dian)的(de)(de)(de)在線(xian)(xian)測(ce)量(liang)(liang)成為(wei)檢(jian)測(ce)難點(dian)，ROMER關(guan)節臂(bei)因其(qi)(qi)(qi)柔(rou)性、便攜(xie)的(de)(de)(de)特點(dian)非(fei)常出色地完成了上述隱藏點(dian)的(de)(de)(de)測(ce)量(liang)(liang)工(gong)(gong)作。

焊(han)裝線夾具測量的首選(xuan)
焊(han)裝生產線上(shang)的夾具具有體積大、質量重(zhong)、吊(diao)裝運輸麻(ma)煩等問(wen)題，因此(ci)需要在現場(chang)進行(xing)測量。而(er)現場(chang)條(tiao)件(jian)復雜，障礙物多，因此(ci)需要一(yi)套靈活性(xing)強、不(bu)受(shou)現場(chang)溫度、粉塵、光線等影(ying)響的測量系統。

關節臂測量機(ji)是焊裝(zhuang)夾具在線(xian)測量的首選(xuan)，因(yin)為(wei)它對(dui)(dui)場(chang)地對(dui)(dui)環境(jing)沒有(you)大的要求，且精度較高、柔性好、可(ke)以測到夾具細少的特征(zheng)及狹窄的定(ding)位銷。拿到現場(chang)開機(ji)即(ji)可(ke)用，無(wu)(wu)需預熱(re)，無(wu)(wu)需再標定(ding)，自帶電池與無(wu)(wu)線(xian)模塊，在現場(chang)工作時無(wu)(wu)需另找電源且與電腦之間無(wu)(wu)線(xian)傳(chuan)輸。

完成(cheng)白(bai)車(che)身檢(jian)測
關(guan)節(jie)臂還應用于(yu)試(shi)(shi)制產品零部(bu)件(jian)(jian)的(de)規(gui)格確認。一旦新(xin)開(kai)發的(de)樣車零部(bu)件(jian)(jian)試(shi)(shi)制出來(lai)以后，將CAD數模讀入(ru)ROMER關(guan)節(jie)臂配套的(de)PC-DMIS軟件(jian)(jian)中，關(guan)節(jie)臂測量(liang)機可(ke)依據允許偏(pian)差值(zhi)對(dui)實際生產的(de)零部(bu)件(jian)(jian)進(jin)行比對(dui)測量(liang)，得到特征(zheng)是(shi)否超差的(de)判定(ding)，測量(liang)軟件(jian)(jian)提供多(duo)種偏(pian)差分(fen)析及圖形報(bao)告。

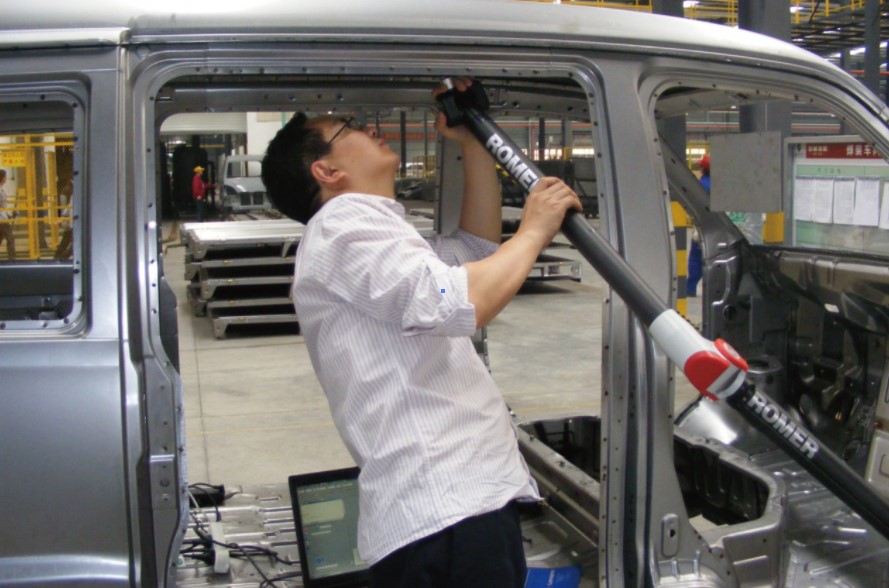

關節臂測量(liang)機良好的柔性，決定(ding)了它(ta)可以(yi)伸到車(che)內測量(liang)車(che)內任(ren)意安裝(zhuang)孔位，而利用通過蛙跳球或者(zhe)是(shi)GridLOK測量(liang)系統,可以(yi)將關節臂測量(liang)范圍擴(kuo)大(da)好幾倍。

自從(cong)ROMER關節臂投入使用以來, 東風小康雙福工廠在測量(liang)方式及測量(liang)效率上都有了(le)質的(de)(de)(de)提(ti)升(sheng)。傳(chuan)統的(de)(de)(de)測量(liang)工具(ju)及手段無法實現空間值的(de)(de)(de)測量(liang)，更無法滿(man)足(zu)公(gong)司對于0.2mm級(ji)別(bie)夾具(ju)精度(du)的(de)(de)(de)要求。ROMER 75系列絕對關節臂測量(liang)機，能夠完全(quan)滿(man)足(zu)東風小康雙福工廠的(de)(de)(de)精度(du)要求。采用ROMER關節臂及其配套的(de)(de)(de)PC-DMIS軟件，結合夾具(ju)三維數模(mo)，用戶(hu)可以快速、準確的(de)(de)(de)完成復雜夾具(ju)的(de)(de)(de)測量(liang)工作(zuo)，加(jia)之PC-DMIS軟件強大的(de)(de)(de)測量(liang)及數據(ju)報(bao)告處理功能， 使得工作(zuo)效率提(ti)高2倍以上。

ROMER關節臂測量機為東(dong)風小康焊裝夾具、檢具及(ji)零部(bu)件等提供了(le)更加(jia)精確、便捷的在線測量方式，為白車(che)身(shen)一致性提供有(you)力的數據支撐。
