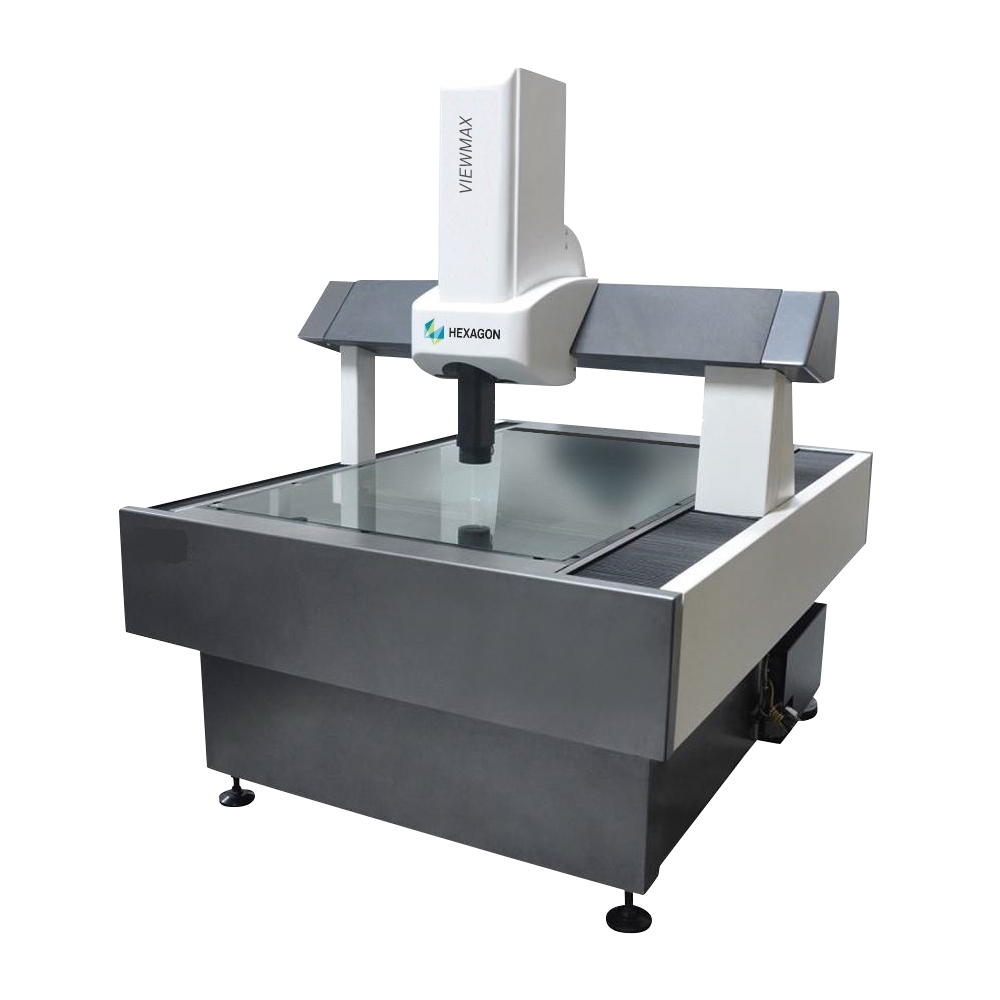

海克斯康 VIEWMAX L影像測量儀

VIEWMAX L 系列采(cai)用三(san)角橫梁技術的大量(liang)程(cheng)影像測(ce)(ce)量(liang)機，確保機器(qi)最佳(jia)的剛(gang)性質量(liang)比，精(jing)度(du)更穩定(ding)，平面測(ce)(ce)量(liang)行程(cheng)從600MM到2400MM可(ke)選擇，可(ke)滿足(zu)不同產品(pin)測(ce)(ce)量(liang)需(xu)求，該產品(pin)部分機型Z軸(zhou)可(ke)定(ding)制到400MM,通過(guo)增加接(jie)觸(chu)傳(chuan)感器(qi)可(ke)實現(xian)空間3維(wei)尺寸測(ce)(ce)量(liang)，通過(guo)增加CWS可(ke)實現(xian)軟，薄，透明(ming)，半透明(ming)，高反光(guang)等材料測(ce)(ce)量(liang)，將應(ying)用范(fan)圍進行多方向拓展。

技術特點

01 移(yi)動(dong)橋式結構，高精度花(hua)崗巖(yan)平臺

02 氣浮導軌，無磨損

03 精密的研磨級滾珠絲杠

04 三軸直流伺(si)服電機

05 光柵尺分辨率 0.4μm

06 高分辨率工業相機

07 6.5:1 或 10:1 電動變焦(jiao)鏡頭

08 白色(se)(se) LED 同軸光，綠色(se)(se) LED 透(tou)射光，4x90° 雙環表面環形(xing)光

09 最大移動速度：290mm/S

10 配(pei)備(bei) METUS 或(huo) PC- DMIS Vision 軟件

11 配備激(ji)光指示器快速查找被測量特征的位置

12 可選(xuan)擇(ze)接觸式 Renishaw TP20 測頭(tou)

13 可選擇 0.5x、0.75x、1.5x、2x 附加鏡頭

14 可(ke)選擇 CWS 共(gong)聚焦(jiao)白光

15 可選擇 Z 軸加高到(dao) 400mm

產品參數

機(ji)器型號	測(ce)量行程(cheng)(mm)	外形(xing)尺寸(mm)	工作臺承重(kg)	機器重量(kg)
5.6.3	500600250	111014801750	30	860
6.8.3	600800250	121016801750	30	940
8.10.3	8001000250	141018801750	35	1260
10.12.3	10001200250	164024821750	35	3420
12.15.3	12001500250	184027821750	40	5000
15.18.3	15001800250	214030821750	40	5800
15.21.3	15002100250	214033821750	40	6400
18.22.3	18002200250	244034821750	40	7600
18253	18002470250	244037321750	40	8500

環境要求(qiu)

影像儀室溫度要求(qiu):Room Required Specifications
房間(jian)溫(wen)度(溫(wen)控間(jian)) Room Temperature	18~22°C
溫度(du)梯度(du)(時間) Temperature Gradient (in time)	1°C/h
溫度梯度(時(shi)間) Temperature Gradient (in time)	2°C/24h
溫度(du)梯度(du)(空間)Temperature Gradient (in the volume)	1°C /m
影像儀室濕度要求:Humidity Required Specifications
空氣(qi)相對濕(shi)度 Relative humidity	40-70%
電源要求: Electrical requirements
電壓Voltage	220 V ±10%
頓率Frequency	50/60 Hz
耗電量Power consumption	1000VA
用電設(she)各要(yao)求(qiu)接地可靠(kao): 接地電阻小于 4 歐姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls.
