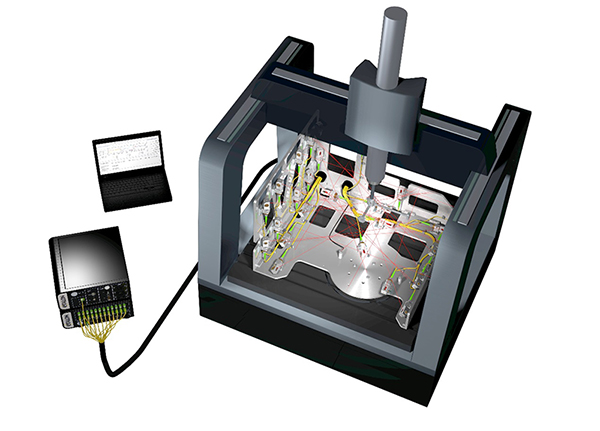

全自動激光干涉儀LineCAL?

LineCAL? 是一種基于多通道光纖傳感器的創新性方法，可實現機器各軸位置偏差的全自動化高精度測量，特別是在重復校準特定類型的機器時尤其有效。為三坐標測量機和機床全面的幾何分析、驗證和精度提升提供了完全自動化的解決方案。在全世界范圍內的工業計量、機械工程和研究所等公司中得到廣泛應用。

1.LineCAL對各項幾何軸誤差進行詳細分析。通過點擊鼠標的方式，即可生成適合多種數控系統的補償數據文件，也可與多種數控系統直接在線連接。
2.傳感器：測量機器各軸的熱膨脹、環境溫度、壓力及濕度，并對激光進行補償。
3.直線軸所受到的各項幾何誤差的影響均能被快速、方便且高精度的測量并生成相應的補償表。
4.特定的反射鏡允許在所有方向進行測量。

應用：
尤其適用于小型高精度機器：如光學三坐標測量機、小型機床、線切割機床，甚至精密3D打印機。
在40分鐘內完成機器的全自動空間校準
極其精確地測定難以測量的誤差參數，如軸的滾動

技術特點

1.快速：誤差數據采集過程簡化，40 分鐘內可完成整個校準補償過程
2. 精確：自動測定21 項誤差，所有誤差參數均基于激光波長，精度可達亞微米
3. 輕便：可方便地放置于機床工作臺上
4. 定制化應用：適用于小型或超小型三軸機床和三坐標測量機，尤其適用于大批量同一類型機器的重復校準

產品參數

空間測量不確定度	U(95%)= 0.05μm+0.3 μm/m
分辨率	0.001 μm
測量干涉儀LI-3	24 x 25 x 10 cm3, 2 kg
測量開關S-24	24 x 25 x 10 cm3, 2 kg
信道數	24
激光等級	1級 (護眼級別)
距離范圍	0.01 m - 3 m
最大軸速	2 m/s
溫度范圍	15°C – 35°C
壓力范圍	800 – 1150 hPa
濕度范圍	1 - 99 %
環境傳感器校準周期	2年
激光光源校準周期	6年
電壓和功率	220/100 V, < 20 W
